Характеристики жд вагонов

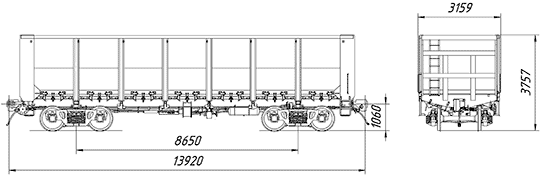

1. Четырехосный полувагон:

полувагон, жд перевозки, вагоны жд, грузоперевозки, аренда вагона

Техническая характеристика ж/д вагона:

Грузоподъемность, т 70

Масса тары, т 24

Максимальная статистическая нагрузка от колесной пары на рельсы, кН (тс) 230.5 (23.5)

Объем кузова, м3 85

Длина по осям сцепления автосцепок, мм 13920

База, мм 8650

Ширина максимальная, мм 3159

Высота от уровня головок рельсов, мм 3757

Количество разгрузочных люков, шт 14

Удельный объем м3/т 1,21

Вид разгрузки 2-сторонний

Система разгрузки (полувагон) гравитационная разгрузка с ручным открыванием,

вагоноопрокидыватель

Тележка 2-осная Модель 18-100

Конструкционная скорость, км/ч - в груженом состоянии 120

- в порожнем состоянии 120

Ширина колеи, мм 1520, 1435

Габарит по ГОСТ 9238 1-ВМ

2. Платформа универсальная

жд платформы , грузоперевозки жд

Техническая характеристика ж/д вагона

Грузоподъемность, т 68

Масса тары, т 26

Максимальная статическая нагрузка от колесной пары на рельсы, кН (тс) 230,5 (23,5)

Длина по осям сцепления автосцепок, мм 19590

База, мм 14400

Ширина максимальная, мм 3205

Длина рамы, мм 18400

Длина кузова внутри , мм 18300

Ширина кузова внутри , мм 2830

Площадь пола, м2 54

Тележка 2-осная Модель 18-100

Конструктивная скорость, км/ч 120

Ширина колеи, мм 1520

Габарит по ГОСТ 9238 1-ВМ

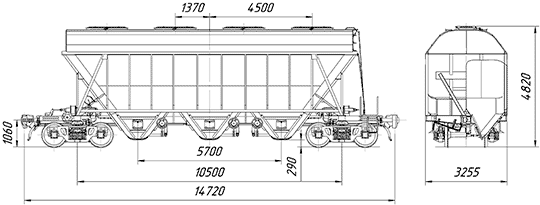

3. Вагон хоппер для перевозки зерна

хоппер вагон, перевозка зерна жд, хоппер-зерновоз, жд вагоны

Техническая характеристика ж/д вагона

Параметры Модель вагона 19-970 (19-970-01)

Грузоподъемность, т 70,8 (70,5)

Масса тары, т 23,2 (23,5)

Объем кузова, м3 100 (110)

Длина по осям сцепления автосцепок, мм 14720

Ширина максимальная, мм 3255

База, мм 10500

Угол наклона торцевых стен кузова, град 53

Угол наклона торцевых стен бункера, град 53

Высота от уровня головок рельсов, мм: - максимальная 4820 (5000) - до разгрузочных устройств 290 Количество разгрузочных люков, шт 6

Количество загрузочных люков, шт 4

Размеры загрузочного люка в свету, мм 1592 x 562

Размеры разгрузочного люка в свету, мм 700 x 400

Вид разгрузки 2-сторонний

Тип механизма разгрузки гравитационная разгрузка с ручным приводом открывания

Тележка 2-осная Модель 18-100

Конструкционная скорость, км/ч 120

Ширина колеи, мм 1520

Габарит по ГОСТ 9238 1-Т

4. Крытый вагон 11-286

Характеристика крытого вагона:

  • Грузоподъемность, т 68

  • Масса тары вагона, тонн: 27

  • Размеры вагона внутренние, м (Длина/Ширина/Высота): 15,72/2,77/2,8

  • Объем вагона внутренний, м3: 138

  • Размеры дверного проема, м: 2,34 х 3,8

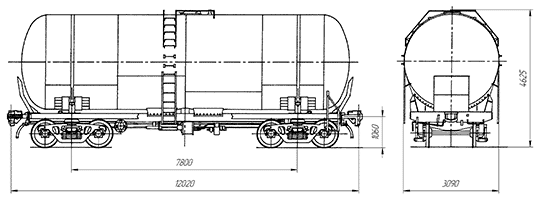

5. Вагон-цистерна для нефтепродуктов мод. 15-957

цистерна жд перевозки,  перевозка грузов в цистернах

Техническая характеристика ж/д вагона

Масса тары, не более, т 26

Грузоподъемность, т 68

Максимальная статическая нагрузка от оси колесной пары на рельсы, кН (тс) 230,5 (23,5)

Объем котла, м3: - полный 74,9 - полезный 73,4

Длина вагона по осям сцепления автосцепок, мм 12020

База, мм 7800

Внутренний диаметр котла, мм 3090

Длина котла, мм 11024

Условное рабочее давление в котле по регулированию

предохранительно-впускного клапана, МПа (кгс/см2) 0,15 (1,5)

Пробное давление в котле (гидравлическое), МПа (кгс/см2) 0,57 (5,7)

Система разгрузки гравитационная

Тележка 2-осная Модель 18-100

Ширина колеи , мм 1520

Габарит по ГОСТ 9238 02-ВМ

НОМЕР ВАГОНА (далее НВ) СОСТОИТ ИЗ 8 ЦИФР: Первая цифра НВ - характеризует род подвижного состава: 2 - крытые грузовые вагоны 3 - прочие (специализированные) вагоны 4 - платформы 6 - полувагоны 7 - цистерны 8 - изотермические вагоны 9 - прочие (специализированные) вагоны 5 - собственные (полувагоны, крытые платформы и др.)

Вторая цифра характеризует осность и основные характеристики вагона: - для крытых вагонов - объем кузова - для платформ - длину рамы - для 4-осных полувагонов - наличие люков в полу и торцовых дверей - для цистерн - специализацию 0 - Четырехосные вагоны с объемом кузова менее 120 куб.м (если первая цифра НВ2) от 1 до 3 - Четырехосные вагоны с объемом кузова 120 куб.м и более (если первая цифра НВ 2) от 4 до 7 - Четырехосные вагоны, уширенный, 120 куб.м и более (если первая цифра НВ2) 0 - Четырехосная платформа с длиной рамы до 13,4 м (если первая цифра НВ 4) от 2 до 6 - Четырехосная платформа с длиной рамы 13,4 м (если первая цифра НВ4) от 0 до 2 - Четырехосный полувагон с люками в полу и торцевыми дверями (если первая цифра НВ6) от 4 до 7 - Четырехосный полувагон с люками в полу без торцевых дверей (если первая цифра НВ 6) 8 - Четырехосный полувагон с глухим кузовом (если первая цифра НВ 6) 9 - Восьмиосный полувагон (если первая цифра НВ 6) 0 - Цистерна для нефтебитумов и вязких нефтепродуктов (если первая цифра НВ 7) 1 - Четырехосная цистерна для нефти и темных нефтепродуктов (если первая цифра НВ 7) 2 - Четырехосная цистерна для нефти, темных и светлых нефтепродуктов (если первая цифра НВ 7) 3 - 4 - Четырехосная цистерна для светлых нефтепродуктов (если первая цифра НВ 7) 6 - Четырехосная цистерна для химических грузов (если первая цифра НВ 7) 7 - Четырехосная цистерна для пищевых продуктов (если первая цифра НВ 7) 9 - Восьмиосная нефтебензиновая цистерна (если первая цифра НВ 7) 0 - Четырехосный вагон-термос (если первая цифра НВ 8) 1 - Четырехосный вагон-ледник (если первая цифра НВ 8) 3 - Четырехосный автономный рефрижераторный вагон - АРВ(если первая цифра НВ 8) 4 - Четырехосный грузовой вагон в составе рефрижераторных (если первая цифра НВ 8) 9 - Восьмиосный вагон в составе рефрижераторной секции (если первая цифра НВ 8) 0 - Четырехосный для перевозки грузов апатитового концентрата, минеральных удобрений (если первая цифра НВ 9) 1 - Четырехосный для перевозки грузов агломерата, окатышей, технологической щипы (если первая цифра НВ 9) 2 - Четырехосный для перевозки грузов, среднетоннажных контейнеров, ЦМГВ, автомашин (если первая цифра НВ 9) 3 - Четырехосный для перевозки цемента (если первая цифра НВ 9) 4 - Четырехосная платформа для перевозки большегрузных контейнеров (если первая цифра НВ 9) 5 - Четырехосный для перевозки зерна (если первая цифра НВ 9) 6 - Четырехосный для перевозки живой рыбы, скота, рулонной стали (если первая цифра НВ 9) 7 - Четырехосная цистерна для перевозки кальцинированной соды (если первая цифра НВ 9) 0 - 1 - Четырехосный хоппер-дозатор (если первая цифра НВ 3) 2 - 5 - Четырехосный думпкар (если первая цифра НВ 3) 6 - Шестиосные вагоны (если первая цифра НВ 3) 7 - Четырехосные служебно-технические вагоны рефрижераторных поездов и секции не для перевозки грузов (если первая цифра НВ 3) 9 - Транспортер (если первая цифра НВ 3) Третья цифра НВ - дополнительная характеристика вагона. Четвертая, пятая и шестая цифры НВ - порядковый номер вагона (характеристик не содержит). Седьмая цифра НВ, содержащая 9 - означает наличие переходной площадки у вагона. Последняя, восьмая цифра НВ - контрольное число (служит для проверки правильности номера вагона).
